Вентилятор ВО 13-284-20 (№20)

• Осевой вентилятор низкого давления
• №20 - означает, что диаметр рабочего колеса равен 20 дециметрам (2000 мм)
• Количество лопаток рабочего колеса - 4, 6, 8, 10, 12
• Устанавливаемый угол лопаток рабочего колеса - 15°, 20°, 25°, 30°, 35°
• Аэродинамическое исполнение рабочего колеса - 121 или К06
• Работа на подачу или на вытяжку воздуха
• Рама (подставка) - опционально, по запросу

• Коррозионностойкие из нержавеющей стали
• Взрывозащищенные из нержавеющей стали

Конструктивное исполнение по способу перемещения воздуха :

• исполнение 1 - вытяжка воздуха - при котором поток перемещаемого воздуха направлен от рабочего колеса к электродвигателю
• исполнение 2 - подача воздуха - при котором поток перемещаемого воздуха направлен от электродвигателя к рабочему колесу

• ВО 13-284 - серия осевых вентиляторов
• 6/15 - аэродинамическая схема рабочего колеса 121
  6 лопаток рабочего колеса/угол установки лопаток 15 градусов
• 12к/25- аэродинамическая схема рабочего колеса К06
  12 лопаток рабочего колеса/угол установки лопаток 25 градусов
• 20 - номер вентилятора
• 30 квт и 75 квт - мощность установленного электродвигателя (в киловаттах)
• 750 об/мин - номинальное число оборотов установленного электродвигателя (обороты в минуту)

Аэродинамическая схема 121
Обозначение	Мощность электродвигателя, кВт	Частота вращения, об/мин	Производительность, м3/с	Полное давление, Па	Масса, кг
ВО 13-284-...

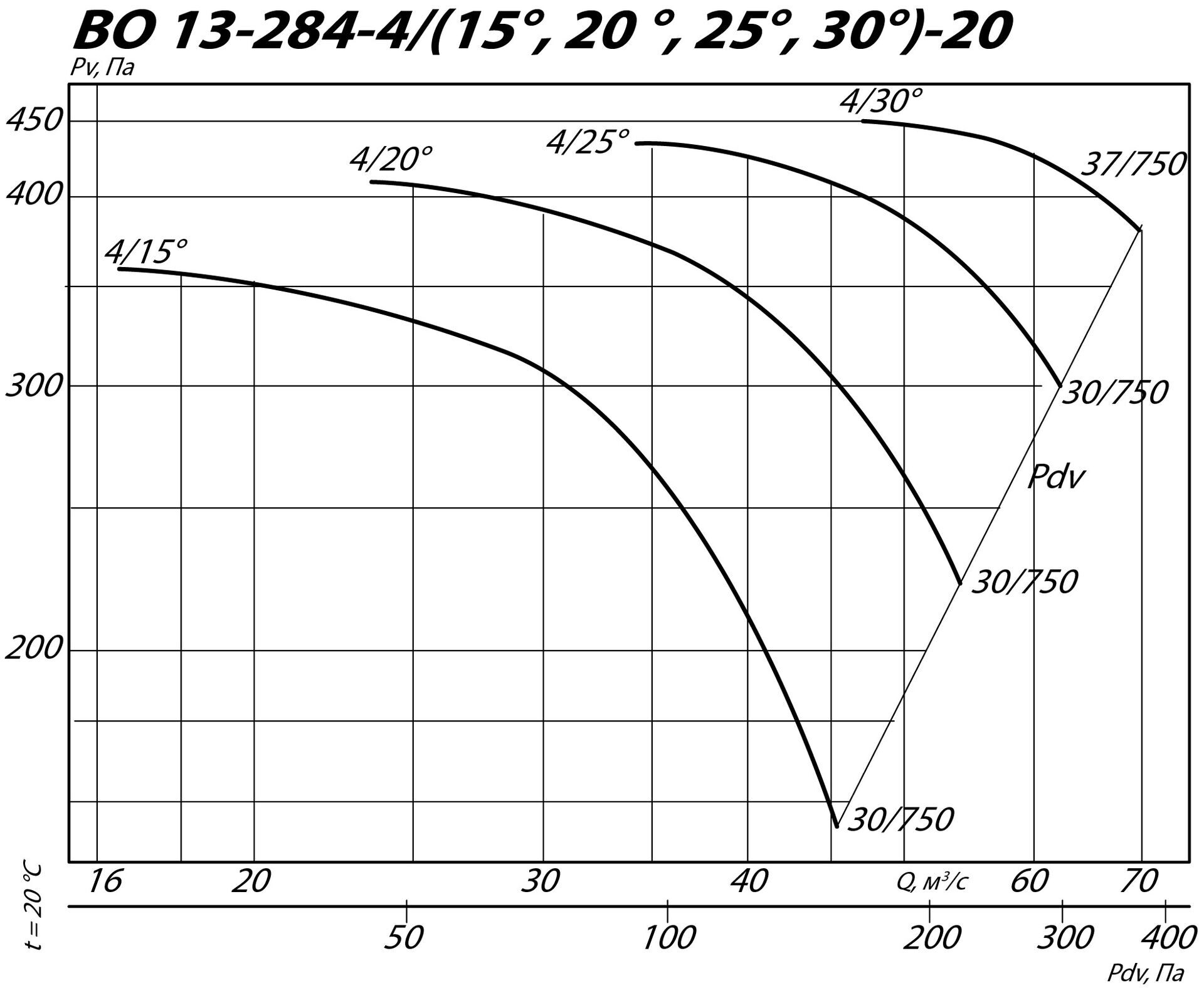

4/15°- 20	30	750	16,6-45,5	360-155	1270
4/20°- 20	30	750	23,7-53,8	410-225	1270
4/25°- 20	30	750	34,3-62,0	430-300	1270
4/30°- 20	37	750	47,3-69,4	450-380	1400

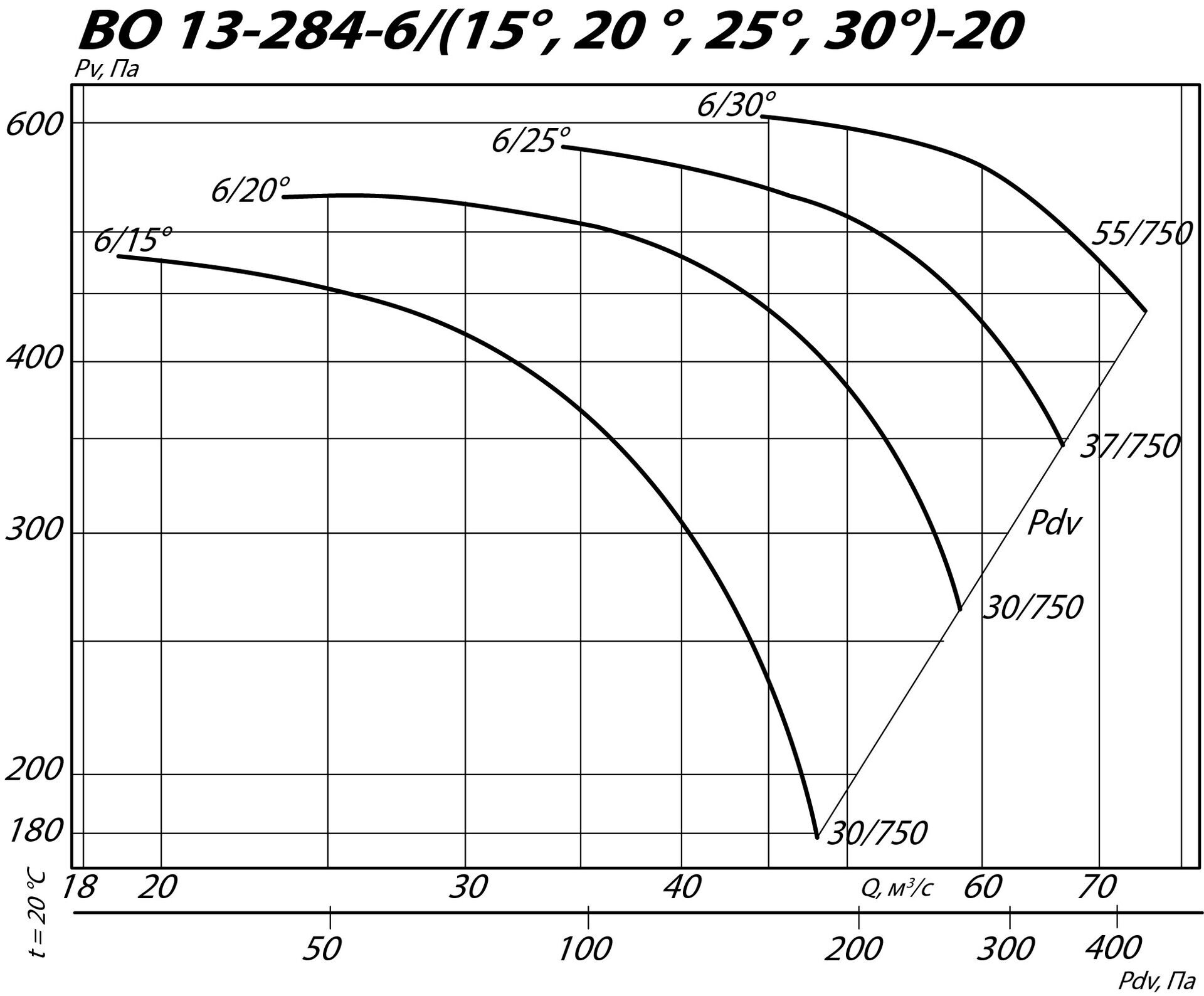

6/15°- 20	30	750	19,0-48,1	475-180	1270
6/20°- 20	30	750	23,7-58,0	530-265	1270
6/25°- 20	37	750	34,3-66,3	570-350	1400
6/30°- 20	55	750	45,0-74,4	605-435	1700

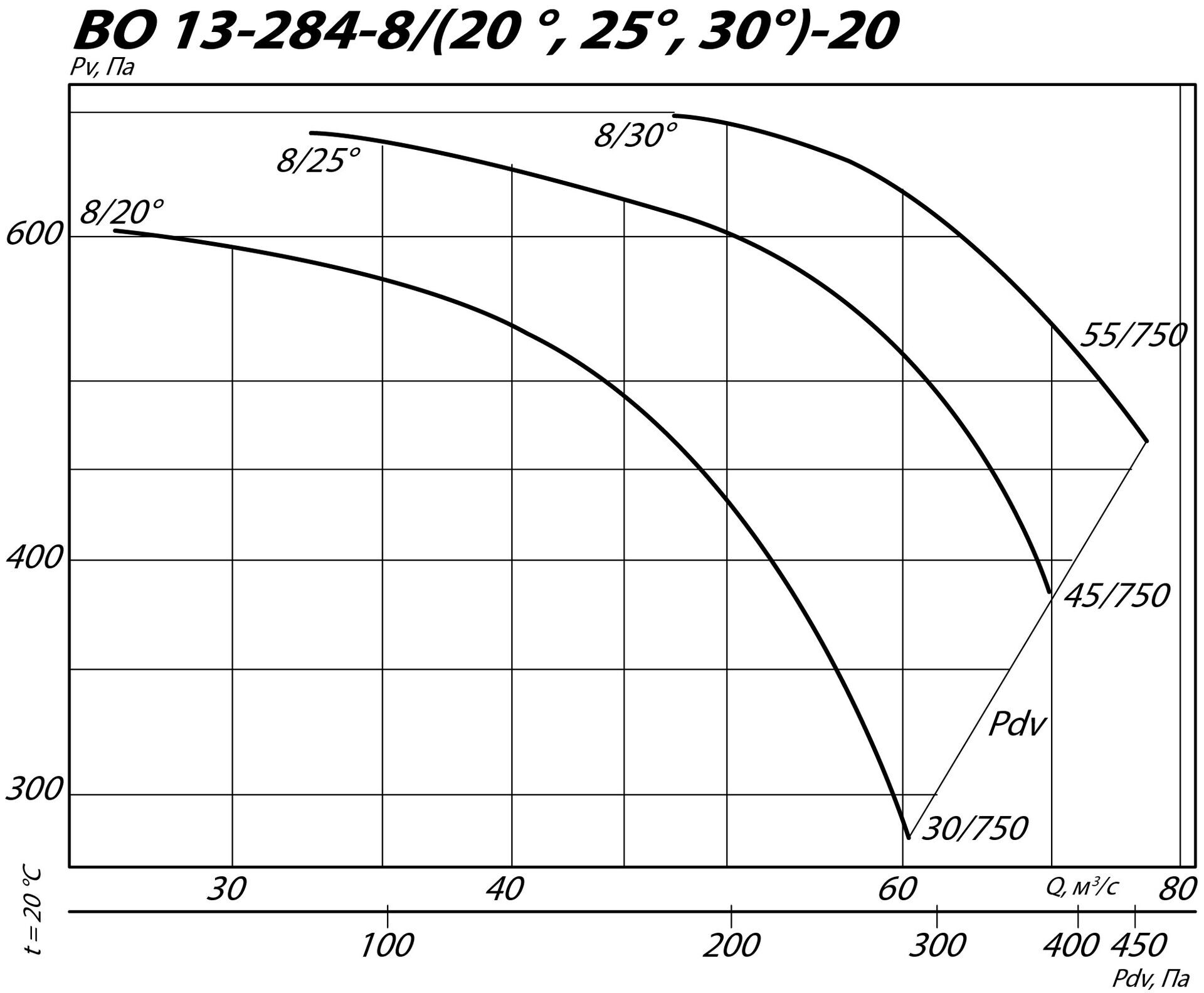

8/20°- 20	30	750	26,8-60,4	600-285	1270
8/25°- 20	45	750	32,7-70,6	680-390	1450
8/30°- 20	55	750	47,6-77,0	690-465	1700

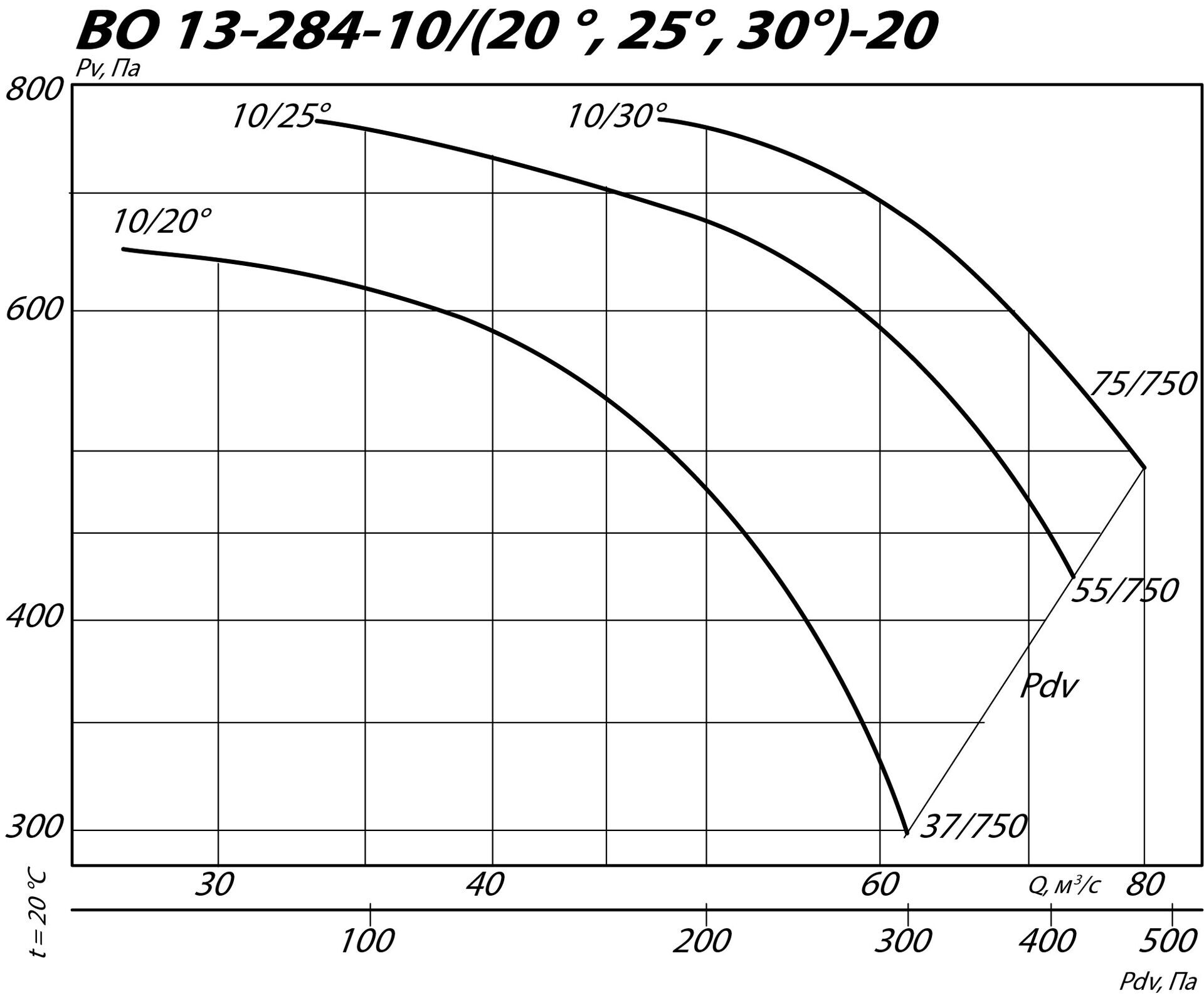

10/20°- 20	37	750	27,2-61,8	650-305	1400
10/25°- 20	55	750	33,4-74,1	770-420	1700
10/30°- 20	75	750	47,8-79,2	770-490	1750

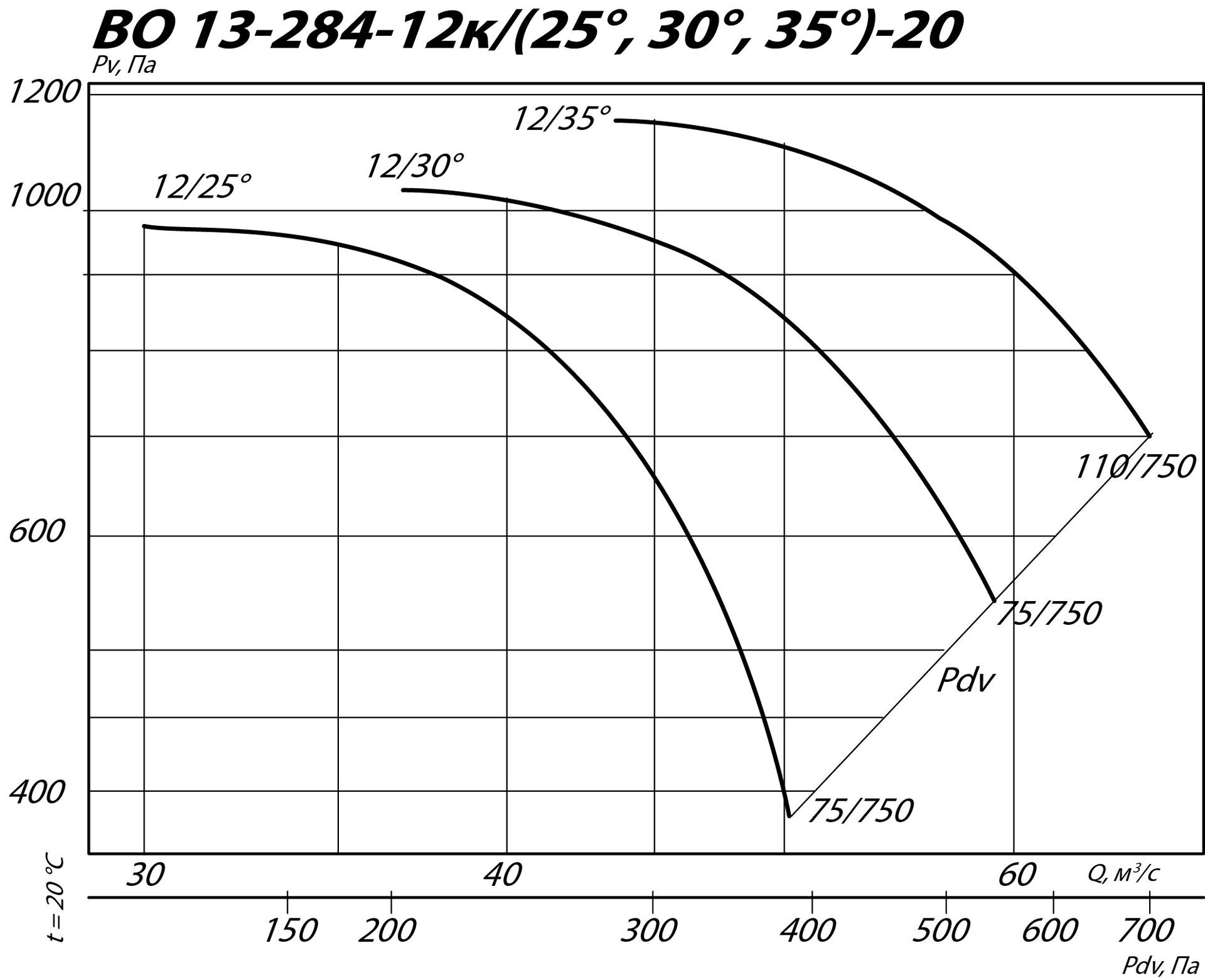

Аэродинамическая схема К06
Обозначение	Мощность электродвигателя, кВт	Частота вращения, об/мин	Производительность, м3/с	Полное давление, Па	Масса, кг
ВО 13-284-...
12к/25° - 20	75	750	30-50	970-390	1750
12к/30° - 20	75	750	37-60	1030-515	1750
12к/35° - 20	110	750	44-67	1155-710	2020
