Вентилятор ВО 13-284-12,5 (№12,5)

• Осевой вентилятор низкого давления
• №12,5 - означает, что диаметр рабочего колеса равен 12,5 дециметрам (1250 мм)
• Количество лопаток рабочего колеса - 4, 6, 8, 10, 12
• Устанавливаемый угол лопаток рабочего колеса - 15°, 20°, 25°, 30°, 35°, 40°, 45°
• Аэродинамическое исполнение рабочего колеса - 121 или К06
• Работа на подачу или на вытяжку воздуха
• Рама (подставка) - опционально, по запросу

• Коррозионностойкие из нержавеющей стали
• Взрывозащищенные из нержавеющей стали

Конструктивное исполнение по способу перемещения воздуха :

• исполнение 1 - вытяжка воздуха - при котором поток перемещаемого воздуха направлен от рабочего колеса к электродвигателю
• исполнение 2 - подача воздуха - при котором поток перемещаемого воздуха направлен от электродвигателя к рабочему колесу

• ВО 13-284 - серия осевых вентиляторов
• 10/20 - аэродинамическая схема рабочего колеса 121
  10 лопаток рабочего колеса/угол установки лопаток 20 градусов
• 12к/30- аэродинамическая схема рабочего колеса К06
  12 лопаток рабочего колеса/угол установки лопаток 30 градусов
• 12,5 - номер вентилятора
• 4 квт и 18,5 квт - мощность установленного электродвигателя (в киловаттах)
• 750 об/мин - номинальное число оборотов установленного электродвигателя (обороты в минуту)

Аэродинамическая схема 121
Обозначение	Мощность электродвигателя, кВт	Частота вращения, об/мин	Производительность, м3/с	Полное давление, Па	Масса, кг
ВО 13-284-...

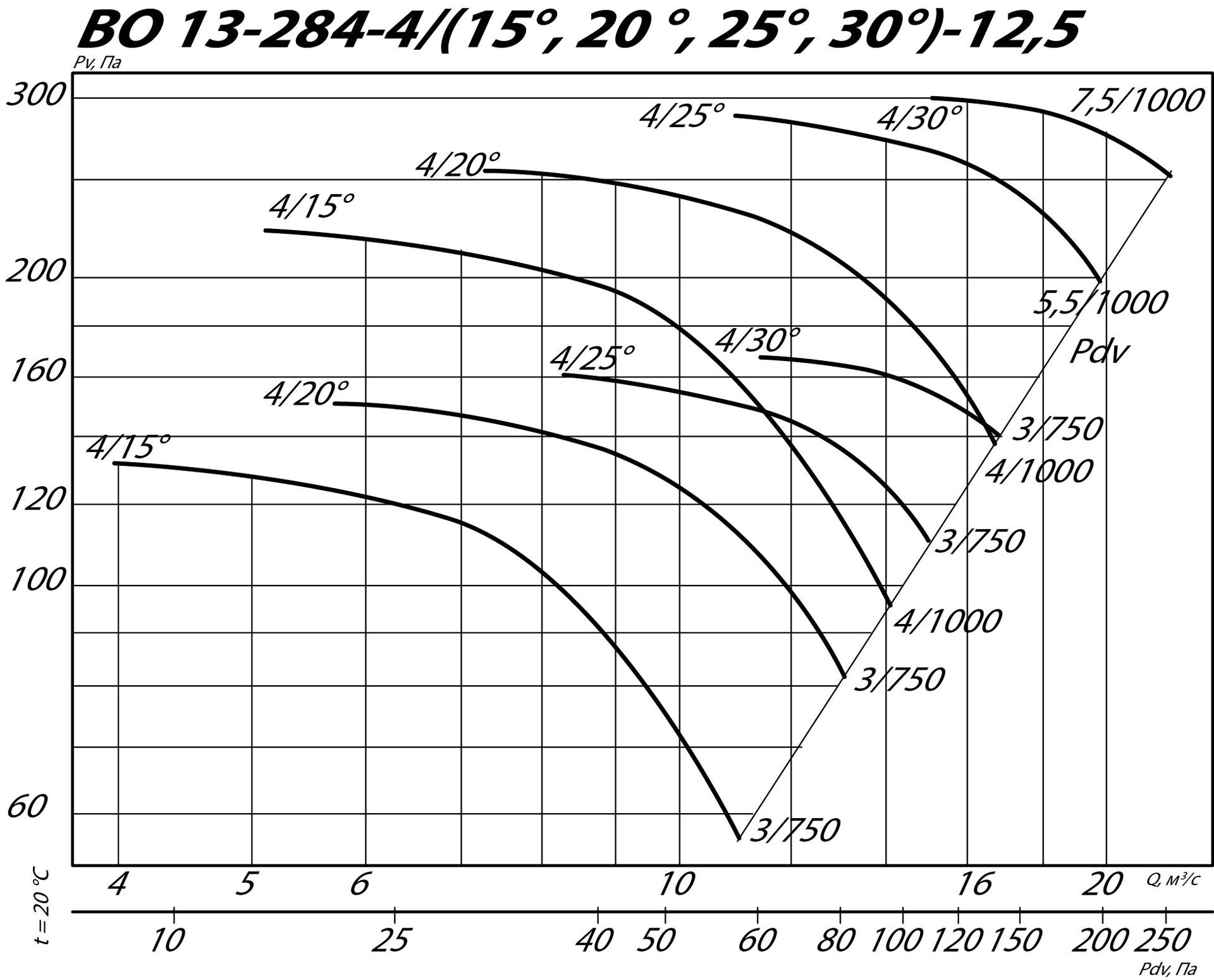

4/15°- 12,5	3	750	3,9-10,8	130-55	255
4/20°- 12,5	3	750	5,6-12,8	150-80	255
4/25°- 12,5	3	750	8,2-14,7	160-110	255
4/30°- 12,5	3	750	11,2-16,5	165-140	255
4/15°- 12,5	4	1000	5,1-14,0	220-95	255
4/20°- 12,5	4	1000	7,3-16,6	255-140	255
4/25°- 12,5	5,5	1000	10,9-19,8	290-200	280
4/30°- 12,5	7,5	1000	15,1-22,1	300-255	295

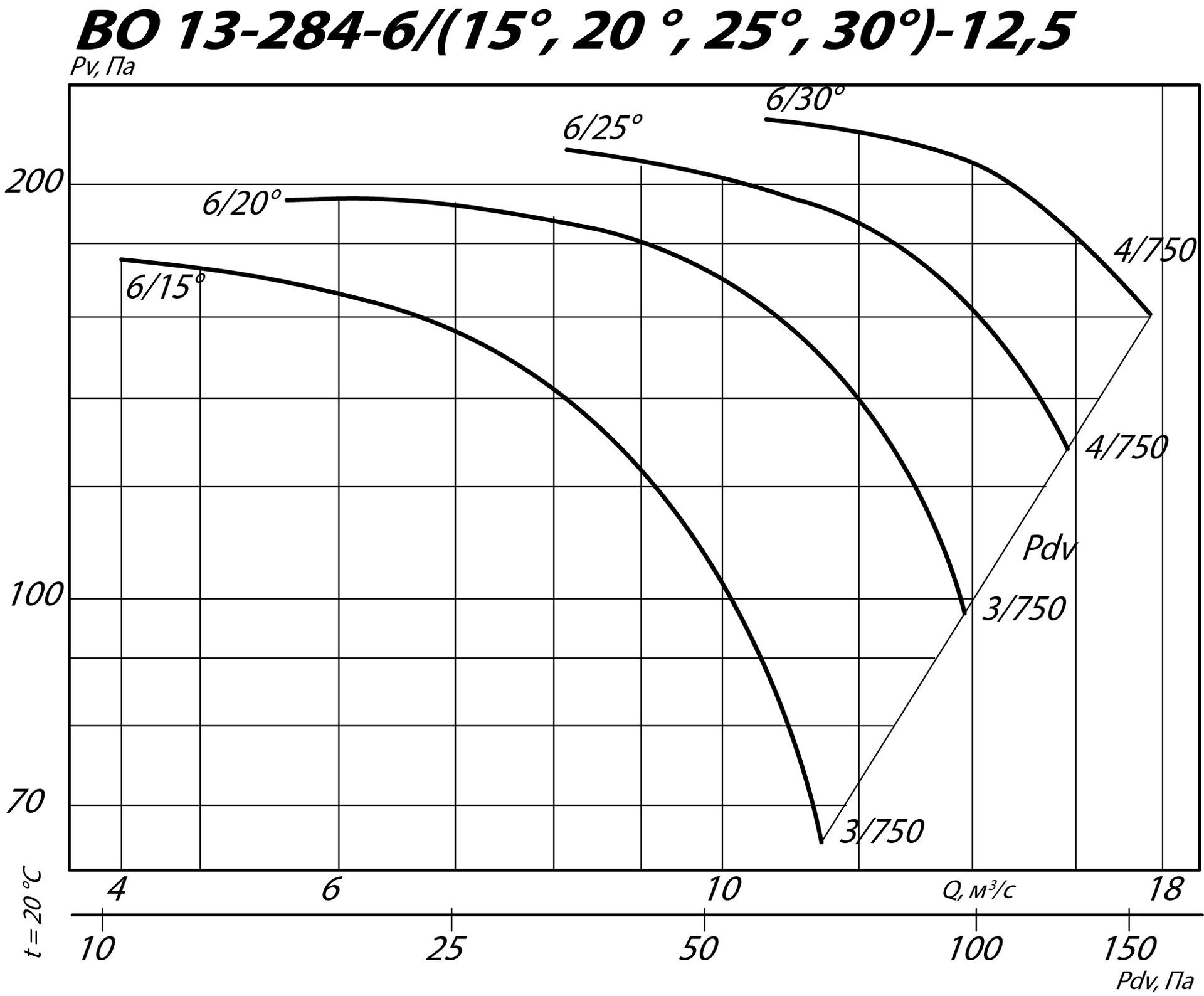

6/15°- 12,5	3	750	4,5-11,4	175-65	255
6/20°- 12,5	3	750	5,6-13,8	195-100	255
6/25°- 12,5	4	750	8,2-15,7	210-130	280
6/30°- 12,5	4	750	10,7-17,6	220-160	280

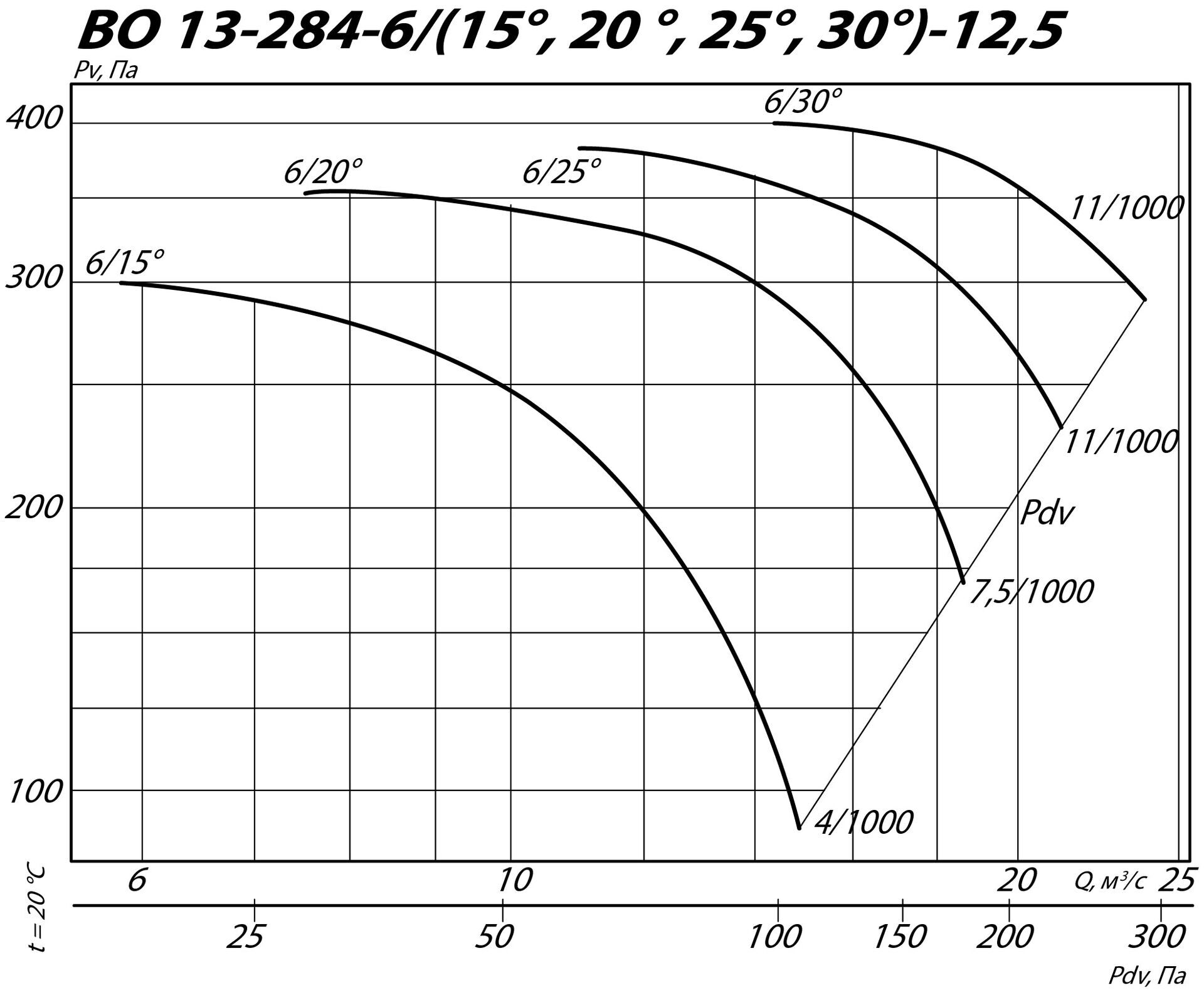

6/15°- 12,5	4	1000	5,8-14,8	295-110	255
6/20°- 12,5	7,5	1000	7,6-18,5	350-175	295
6/25°- 12,5	11	1000	10,9-21,1	380-235	435
6/30°- 12,5	11	1000	14,3-23,7	400-290	435

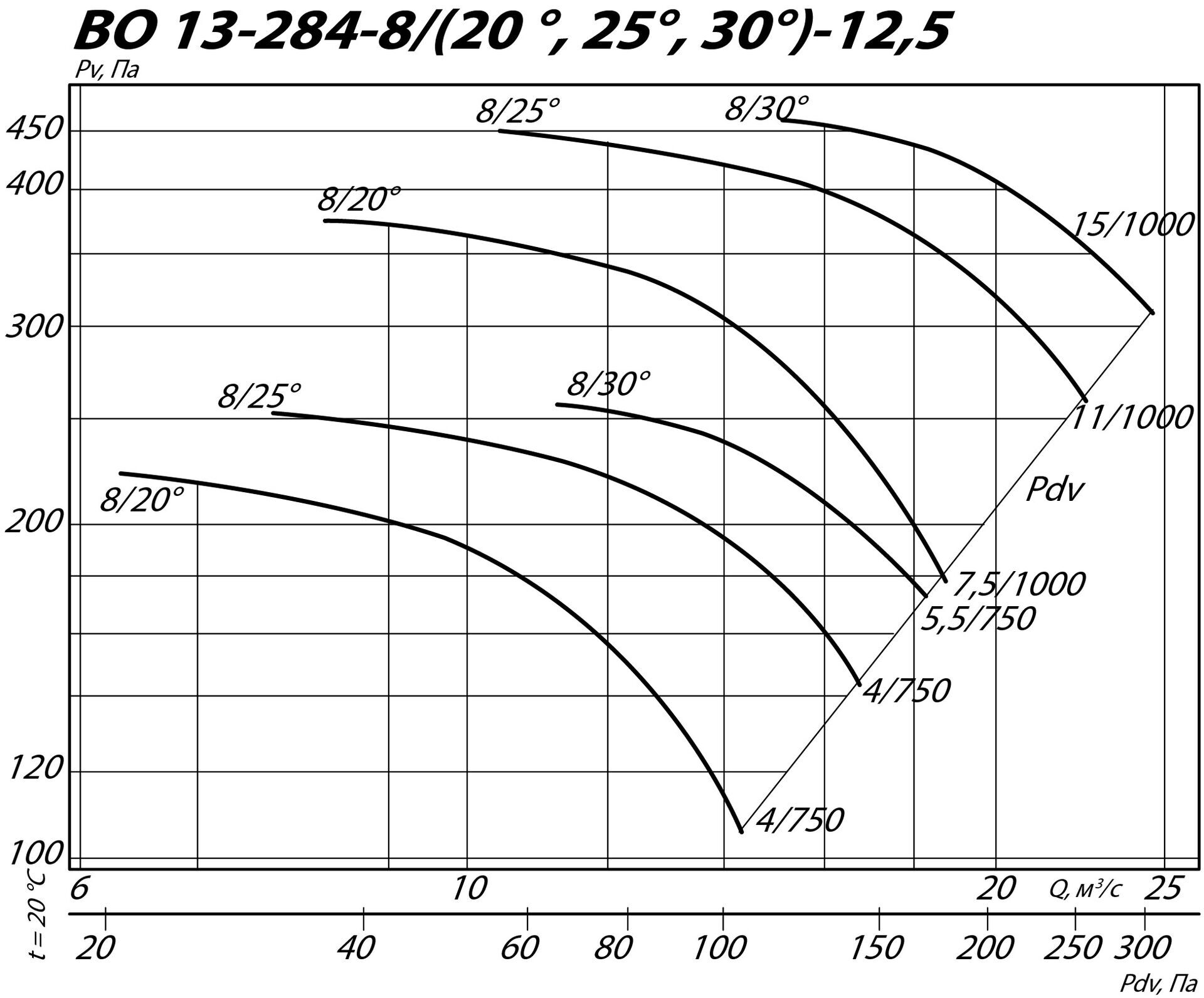

8/20°- 12,5	4	750	6,3-14,3	220-105	280
8/25°- 12,5	4	750	7,8-16,8	250-145	280
8/30°- 12,5	5,5	750	11,3-18,3	255-170	295
8/20°- 12,5	7,5	1000	8,5-19,3	400-190	295
8/25°- 12,5	11	1000	10,4-22,5	450-260	435
8/30°- 12,5	15	1000	15,2-24,6	460-310	460

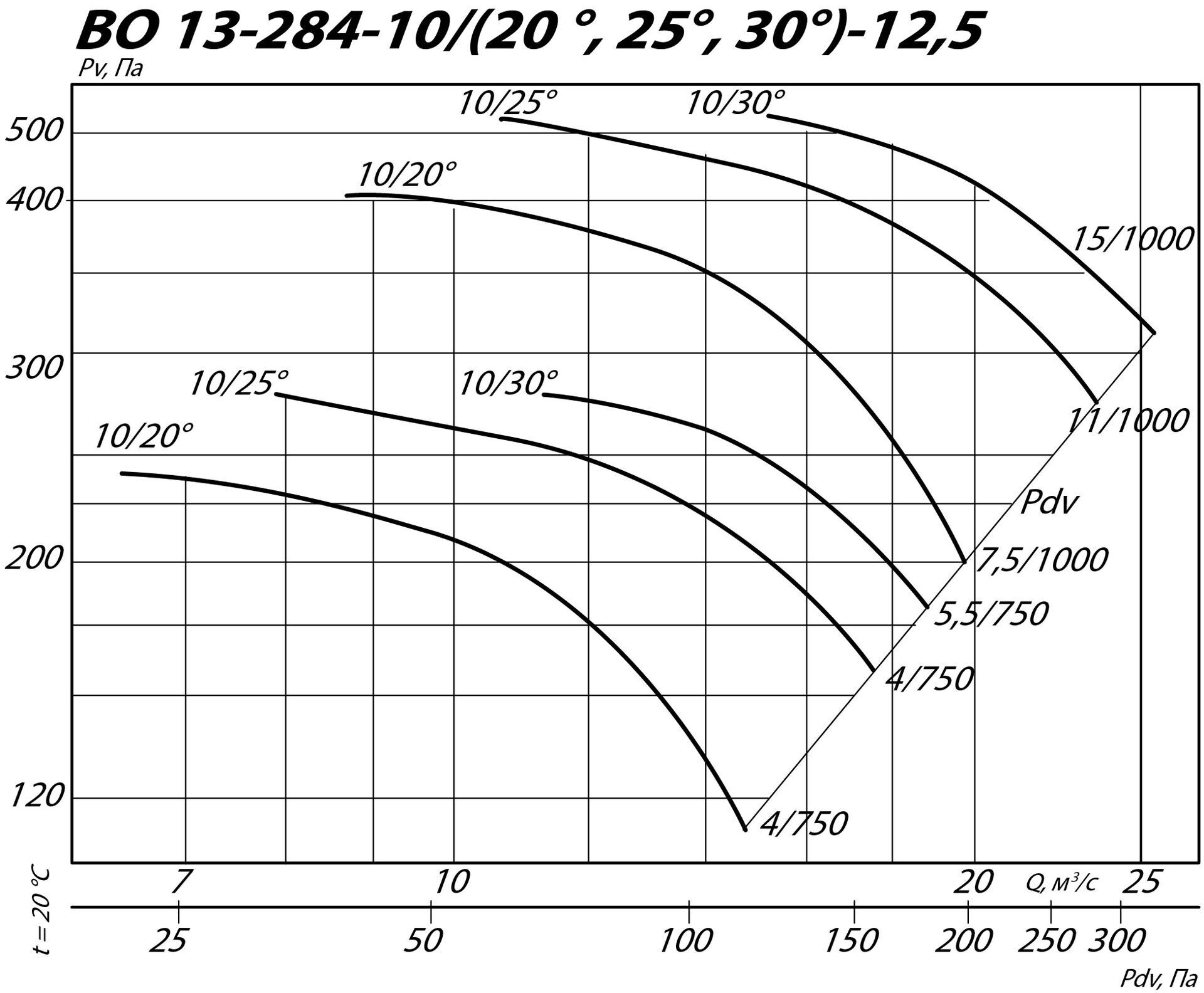

10/20°- 12,5	4	750	6,5-14,7	240-110	280
10/25°- 12,5	4	750	7,9-17,6	285-155	280
10/30°- 12,5	5,5	750	11,4-18,8	285-180	295
10/20°- 12,5	7,5	1000	8,7-19,7	435-200	295
10/25°- 12,5	11	1000	10,6-23,6	515-280	435
10/30°- 12,5	15	1000	15,2-25,2	515-325	460

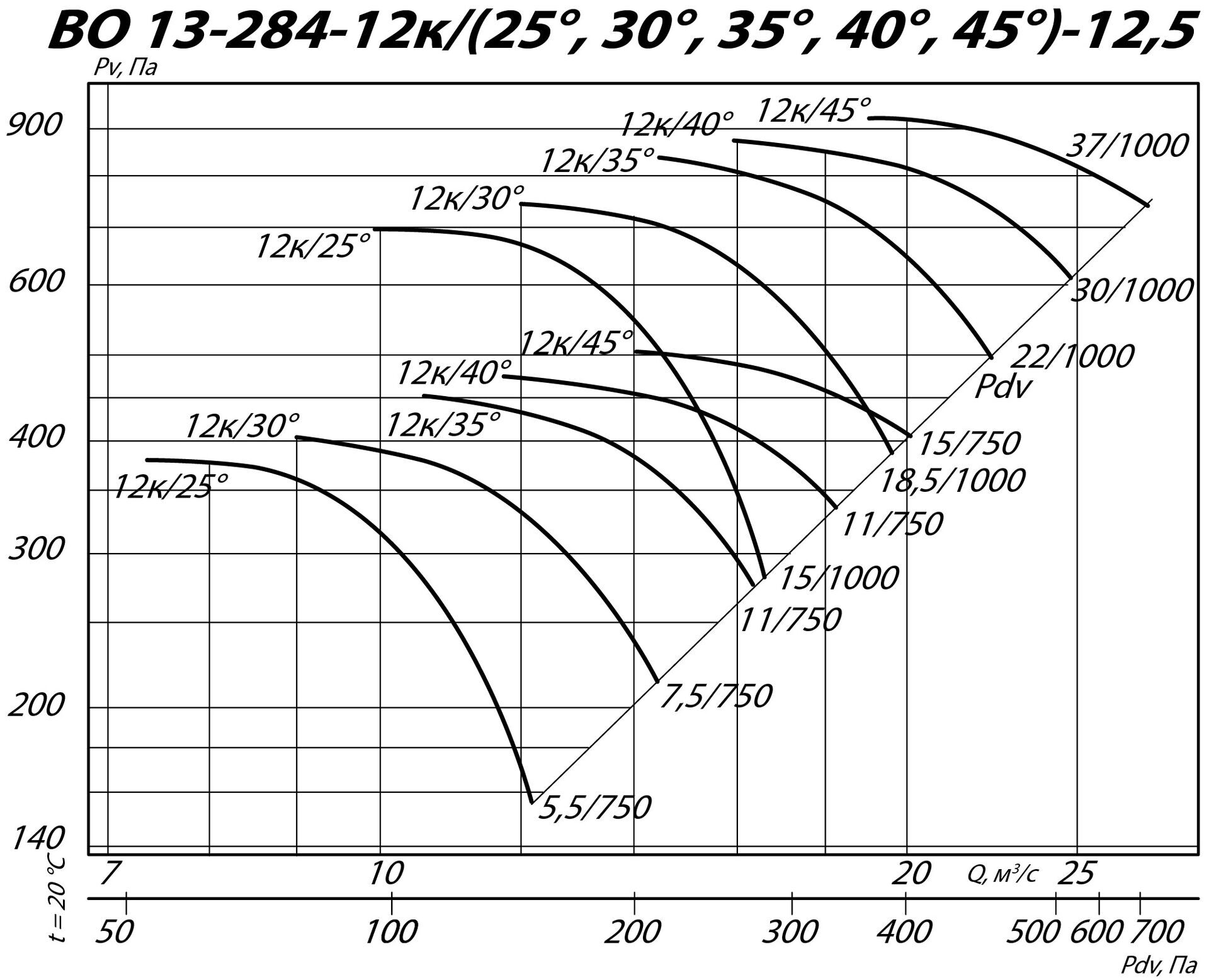

Аэродинамическая схема К06
Обозначение	Мощность электродвигателя, кВт	Частота вращения, об/мин	Производительность, м3/с	Полное давление, Па	Масса, кг
ВО 13-284-...
12к/25° - 12,5	5,5	750	7,3-12,2	380-150	295
12к/30° - 12,5	7,5	750	9,0-14,6	405-200	435
12к/35° - 12,5	11	750	10,7-16,3	450-275	460
12к/40° - 12,5	11	750	11,8-18,3	470-330	460
12к/45° - 12,5	15	750	14,1-20,1	505-405	495
12к/25° - 12,5	15	750	9,9-16,6	695-280	460
12к/30° - 12,5	18,5	750	12,2-19,8	740-370	495
12к/35° - 12,5	22	750	14,5-22,1	830-510	570
12к/40° - 12,5	30	750	16,0-24,8	870-610	610
12к/45° - 12,5	37	750	19,1-27,3	930-740	655
