Купить осевые вентиляторы ВО 13-284-16 (№16) у производителя

Вентилятор ВО 13-284-16 (№16)

Основные параметры :

Осевой вентилятор низкого давления
№16 - означает, что диаметр рабочего колеса равен 16 дециметрам (1600 мм)
Количество лопаток рабочего колеса - 4, 6, 8, 10, 12
Устанавливаемый угол лопаток рабочего колеса - 15°, 20°, 25°, 30°, 35°, 40°, 45°
Аэродинамическое исполнение рабочего колеса - 121 или К06
Работа на подачу или на вытяжку воздуха
Рама (подставка) - опционально, по запросу

В зависимости от предназначения и условий эксплуатации, вентиляторы подразделяются на :

Конструктивное исполнение по способу перемещения воздуха :

исполнение 1 - вытяжка воздуха - при котором поток перемещаемого воздуха направлен от рабочего колеса к электродвигателю
исполнение 2 - подача воздуха - при котором поток перемещаемого воздуха направлен от электродвигателя к рабочему колесу

Конструктивное исполнение по способу монтажа :

Расшифровка обозначений на примерах ВО 13-284-8/20-16 (11кВт*750об/мин) и ВО 13-284-12к/35-16 (37кВт*750об/мин) :

ВО 13-284 - серия осевых вентиляторов
8/20 - аэродинамическая схема рабочего колеса 121
8 лопаток рабочего колеса/угол установки лопаток 20 градусов
12к/35- аэродинамическая схема рабочего колеса К06
12 лопаток рабочего колеса/угол установки лопаток 35 градусов
16 - номер вентилятора
11 квт и 37 квт - мощность установленного электродвигателя (в киловаттах)
750 об/мин - номинальное число оборотов установленного электродвигателя (обороты в минуту)

Технические характеристики

Аэродинамическая схема 121
Обозначение	Мощность электродвигателя, кВт	Частота вращения, об/мин	Производительность, м³/с	Полное давление, Па	Масса, кг
ВО 13-284-...	Мощность электродвигателя, кВт	Частота вращения, об/мин	Производительность, м³/с	Полное давление, Па	Масса, кг

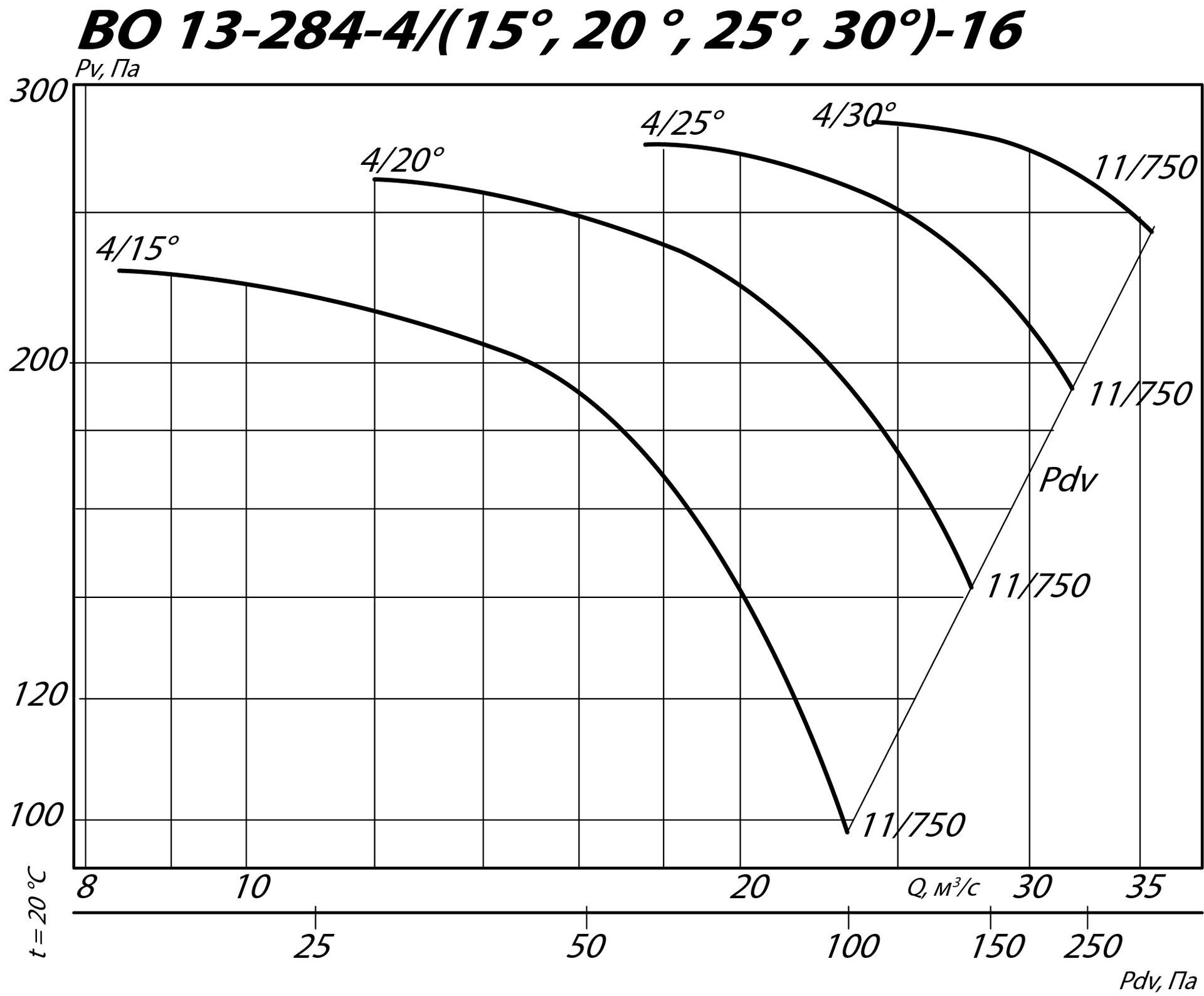

4/15°- 16	11	750	8,5-23,3	230-98	660
4/20°- 16	11	750	12,1-27,5	260-145	660
4/25°- 16	11	750	17,6-31,8	275-190	660
4/30°- 16	11	750	24,3-35,5	285-245	660
6/15°- 16	11	750	9,7-24,6	305-115	660
6/20°- 16	11	750	12,1-29,7	340-170	660
6/25°- 16	15	750	17,6-34,0	365-225	695
6/30°- 16	15	750	23,0-38,1	385-280	695

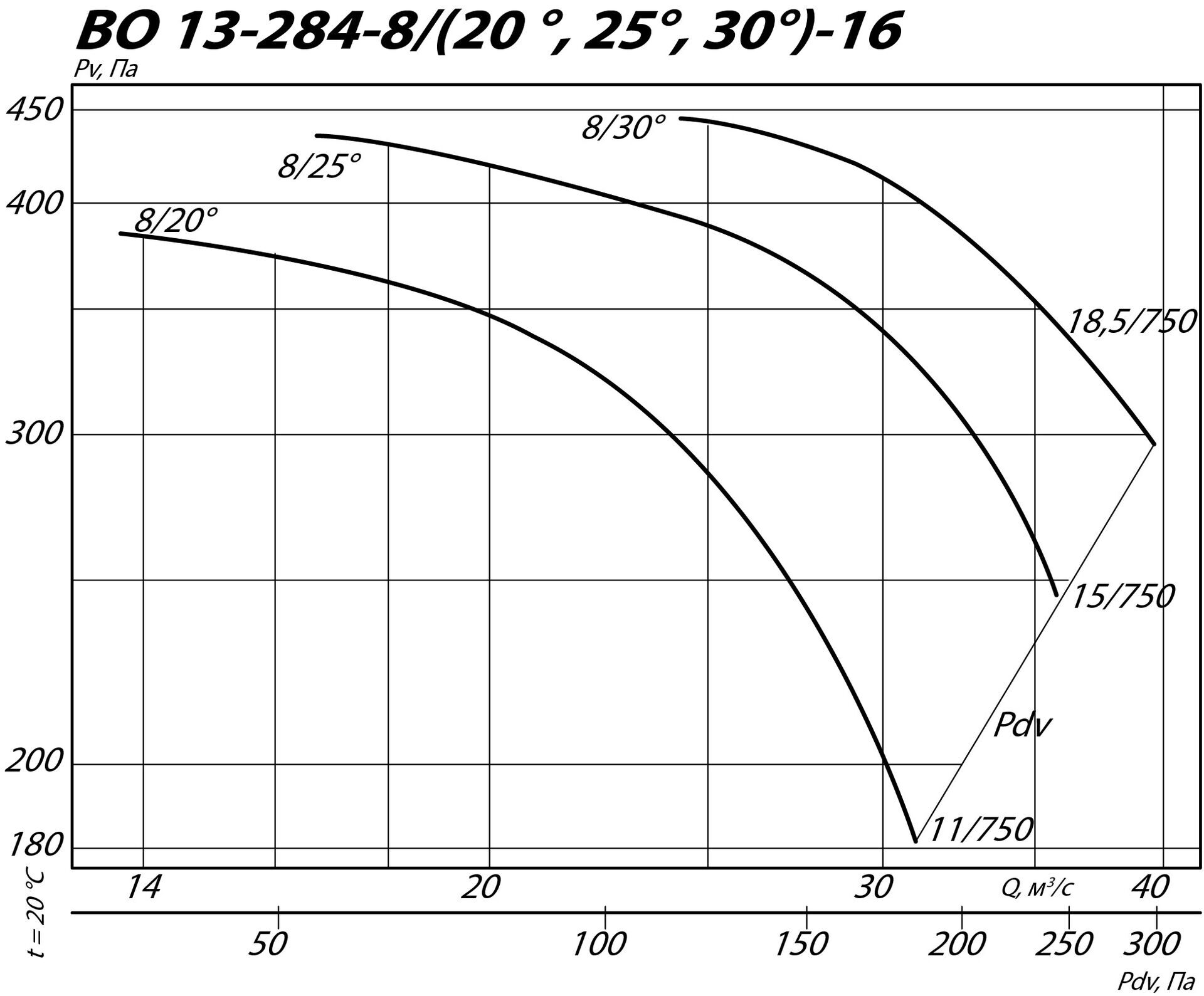

8/20°- 16	11	750	13,7-30,9	385-185	660
8/25°- 16	15	750	16,7-36,1	435-250	695
8/30°- 16	18,5	750	24,4-39,5	445-300	695

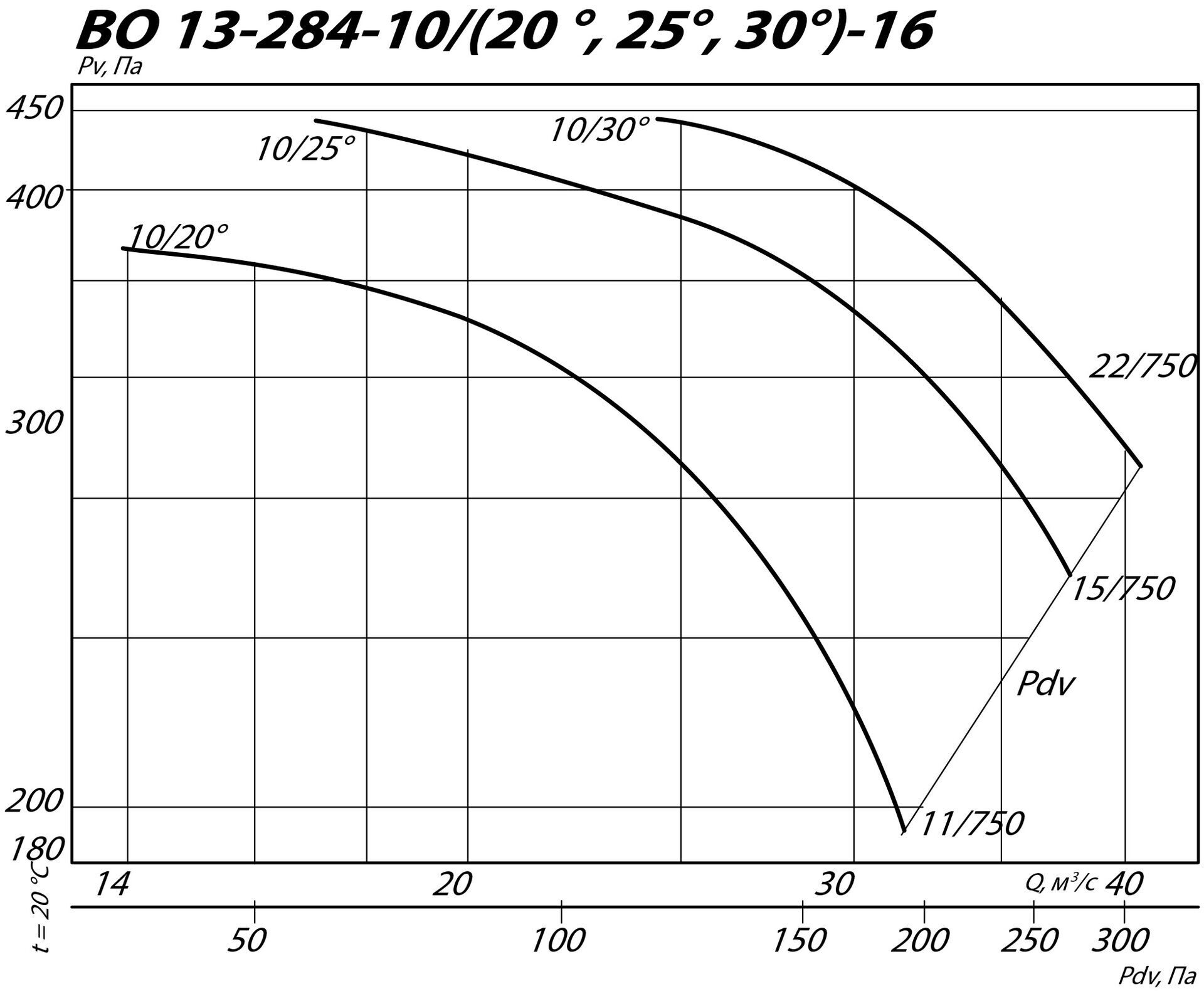

10/20°- 16	11	750	13,9-31,7	415-195	660
10/25°- 16	15	750	17,1-38,0	495-270	695
10/30°- 16	22	750	24,5-40,6	495-315	810

Аэродинамическая схема К06
Обозначение	Мощность электродвигателя, кВт	Частота вращения, об/мин	Производительность, м³/с	Полное давление, Па	Масса, кг
ВО 13-284-...	Мощность электродвигателя, кВт	Частота вращения, об/мин	Производительность, м³/с	Полное давление, Па	Масса, кг

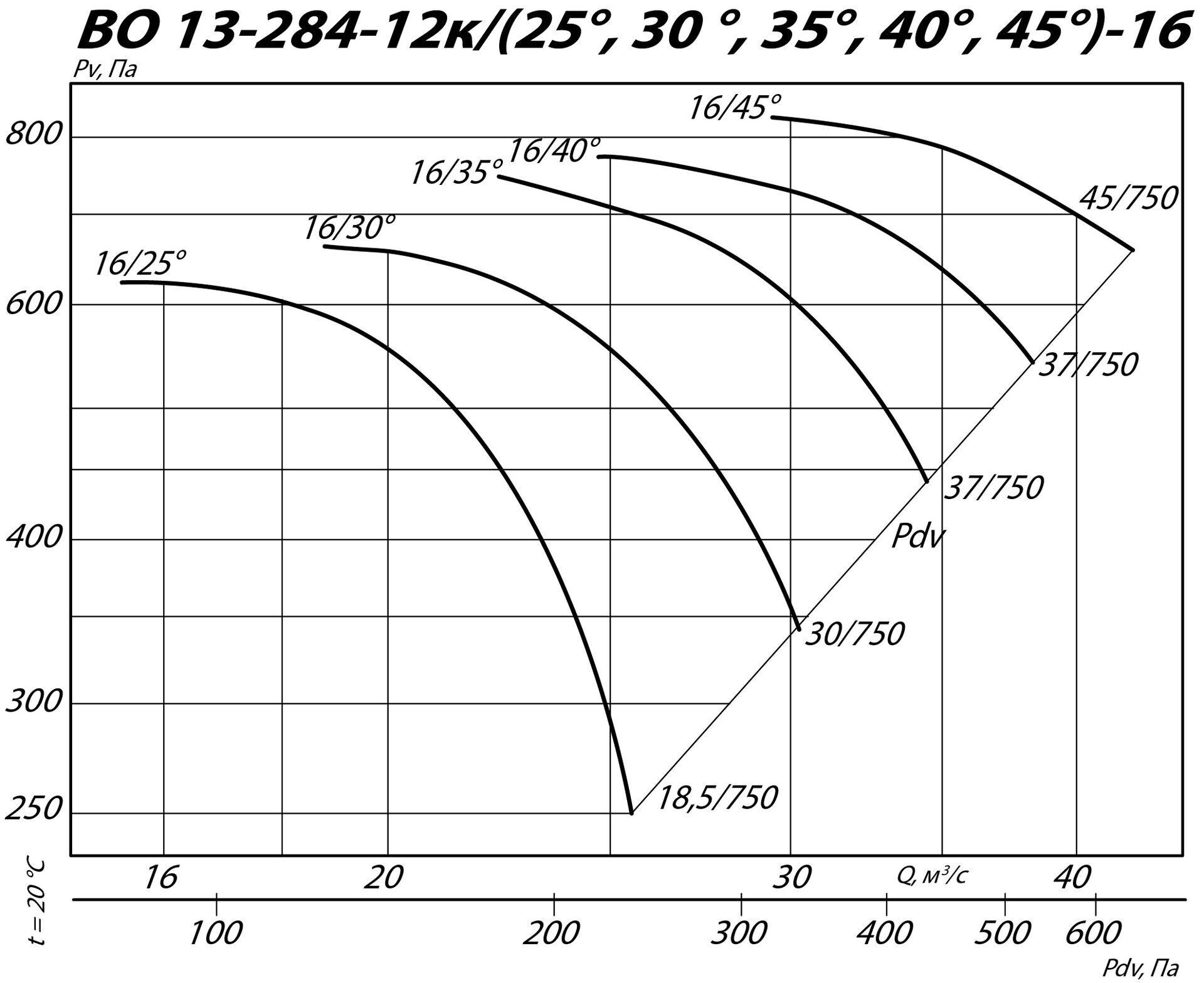

12к/25° - 16	18,5	750	15,3-25,6	620-250	770
12к/30° - 16	30	750	18,9-30,7	660-330	855
12к/35° - 16	37	750	22,4-34,2	740-450	990
12к/40° - 16	37	750	24,8-38,2	775-540	990
12к/45° - 16	45	750	29,5-42,2	825-660	1040

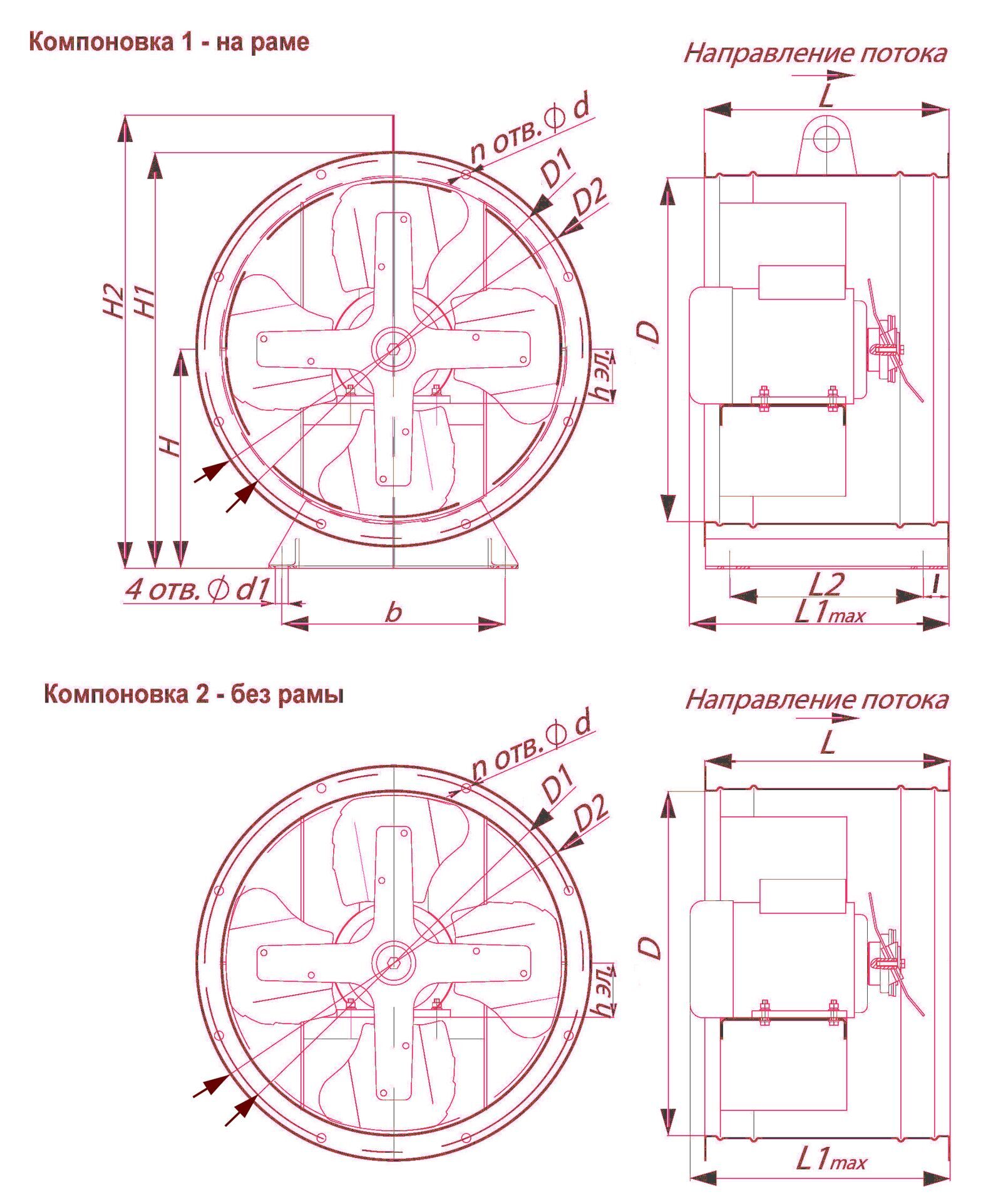

Габаритные размеры

h эл., мм	D, мм	D1, мм	D2, мм	H, мм	H1, мм	I, мм	L, мм	L1max, мм	L2, мм	b, мм	d, мм	d1, мм	n, мм
160-250	1615	1700	1760	880	1760	50	1000	1200	900	1650	12	24	28
