Заслонки воздушные АЗД общего назначения предназначены для регулирования количества воздуха и невзрывоопасных воздушных смесей, не содержащих липких веществ и волокнистых материалов. Применяются в системах вентиляции, кондиционирования воздуха и воздушного отопления с рабочим давлением до 1500 Па. Изготавливаются в двух вариантах - для воздуховодов круглого и прямоугольного сечения, имеют два вида управления - ручной или с помощью электропривода.

Заслонки АЗД воздушные унифицированные имеют следующие конструктивные исполнения :

одностворчатые круглым сечением из оцинкованной стали диаметрами от 100 мм до 500 мм
одностворчатые квадратным и прямоугольным сечением из оцинкованной стали с размерами сторон от 100 мм до 400 мм (шаг 50 мм по любой стороне)
многостворчатые квадратным и прямоугольным сечением из оцинкованной стали с размерами сторон от 250 мм до 1000 мм (шаг 50 мм по любой стороне)

Заслонки прямоугольные ручные АЗД-192-РП из оцинкованной стали (одностворчатые)

Ручное управление

Возможность изготовления с равными сторонами (квадрат) или с неравными сторонами (прямоугольник)
Минимальный размер 100х100 мм (LxH)
Максимальный размер 400х400 мм (LxH)

Шаг по длине каждой стороны = 50 мм

Масса заслонок АЗД-192-РП, в зависимости от типоразмера (кг)

Пример обозначения
АЗД-192-200х200-РП, где:
АЗД-192 — тип воздушной заслонки из оцинкованной стали прямоугольного сечения
200х200 — типоразмер (по прямоугольным присоединительным размерам, длина х высота, LxH, мм)
РП — ручной привод, одностворчатые

Заслонки прямоугольные ручные АЗД-192-РП-МС из оцинкованной стали (многостворчатые)

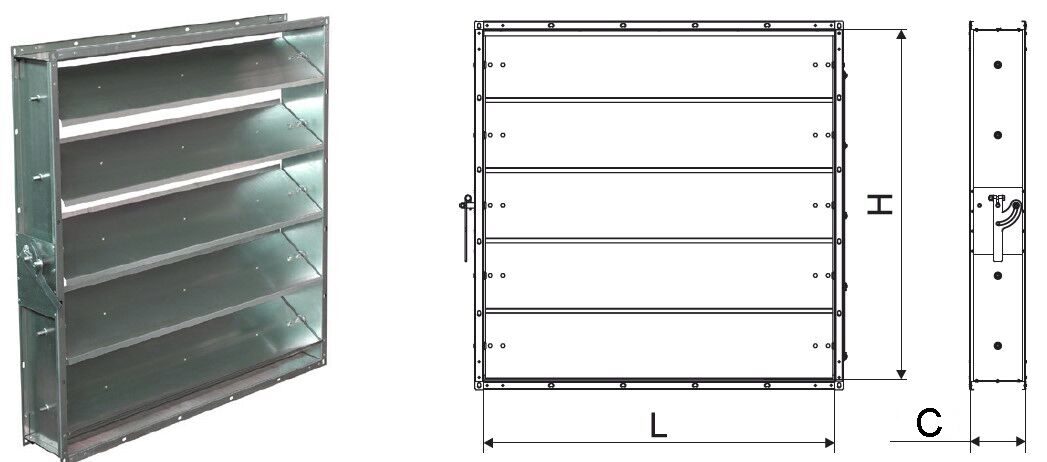

Габаритный чертеж воздушных заслонок АЗД-192-РП-МС

Ручное управление

Возможность изготовления с равными сторонами (квадрат) или с неравными сторонами (прямоугольник)
Минимальный размер 250х250 мм (LxH)
Максимальный размер 1000х1000 мм (LxH)

Шаг по длине каждой стороны = 50 мм

Количество створок заслонок АЗД-192-РП-МС, в зависимости от высоты (Н)

Пример обозначения
АЗД-192-500х500-РП-МС, где:
АЗД-192 — тип воздушной заслонки из оцинкованной стали прямоугольного сечения
500х500 — типоразмер (по прямоугольным присоединительным размерам, длина х высота, LxH, мм)
РП-МС — ручной привод, многостворчатые

Заслонки прямоугольные АЗД-190-МС с электроприводом или с площадкой под электропривод

Габаритный чертеж воздушных заслонок АЗД-190-МС

Изготовлены из оцинкованной стали
Многостворчатая конструкция
Управление с помощью электромеханического привода с возвратной пружиной (АЗД-190-LxH-М-МС)
Управление с помощью электрического реверсивного привода (АЗД-190-LxH-Р-МС)
С площадкой под электропривод (АЗД-190-LxH-ЭП-МС)
Возможность изготовления с равными сторонами (квадрат) или с неравными сторонами (прямоугольник)
Минимальный размер 250х250 мм (LxH)
Максимальный размер 1000х1000 мм (LxH)
Шаг по длине каждой стороны = 50 мм

Количество створок заслонок АЗД-190-МС, в зависимости от высоты (Н)

Примеры обозначений
АЗД-190-600х600-М-МС, где:
АЗД-190 — тип воздушной заслонки из оцинкованной стали прямоугольного сечения
600х600 — типоразмер (по прямоугольным присоединительным размерам, длина х высота, LxH, мм)
М — электромеханический привод с возвратной пружиной
МС — многостворчатые
АЗД-190-700х700-Р-МС, где:
АЗД-190 — тип воздушной заслонки из оцинкованной стали прямоугольного сечения
700х700 — типоразмер (по прямоугольным присоединительным размерам, длина х высота, LxH, мм)
Р — электрический реверсивный привод
МС — многостворчатые
АЗД-190-800х800-ЭП-МС, где:
АЗД-190 — тип воздушной заслонки из оцинкованной стали прямоугольного сечения
800х800 — типоразмер (по прямоугольным присоединительным размерам, длина х высота, LxH, мм)
ЭП — площадка под электропривод
МС — многостворчатые

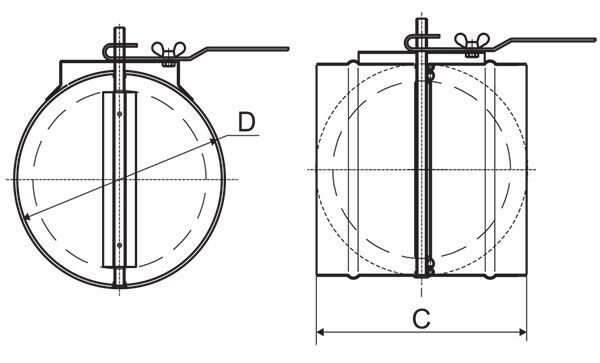

Заслонки круглые ручные АЗД-133-РП из оцинкованной стали без уплотнителя

Типоразмер D	100	125	140	160	180	200	225	250	280	315	355	400	450	500
Присоединительный размер D1, мм	99	124	139	159	179	199	224	249	279	314	354	399	454	499
Глубина С, мм	170	170	170	170	170	200	200	200	200	200	300	300	300	300

Ручное управление
Без резинового уплотнителя

Пример обозначения
АЗД-133-D400-РП, где:
АЗД-133 — тип воздушной заслонки из оцинкованной стали круглого сечения без резинового уплотнителя
400 — типоразмер (диаметр, мм)
РП — ручной привод

Заслонки круглые ручные АЗД-133м-РП из оцинкованной стали с уплотнителем

Типоразмер D	100	125	140	160	180	200	225	250	280	315	355	400
Присоединительный размер D1, мм	99	124	139	159	179	199	224	249	279	314	354	399
Глубина С, мм	170	170	170	170	170	200	200	200	200	200	300	300

Ручное управление
С резиновым уплотнителем

Пример обозначения
АЗД-133м-D160-РП, где:
АЗД-133м — тип воздушной заслонки из оцинкованной стали круглого сечения с резиновым уплотнителем
160 — типоразмер (диаметр, мм)
РП — ручной привод

Заслонки круглые АЗД-122м с электроприводом или с площадкой под электропривод

Типоразмер D	100	125	160	180	200	225	250	280	315	355	400
Присоединительный размер D1, мм	99	124	159	179	199	224	249	279	314	354	399
Глубина С, мм	250	250	250	250	250	250	250	250	250	300	300

Изготовлены из оцинкованной стали
Управление с помощью электромеханического привода с возвратной пружиной (АЗД-122м-D-М)
Управление с помощью электрического реверсивного привода (АЗД-122м-D-Р)
С площадкой под электропривод (АЗД-122м-D-ЭП)

Примеры обозначений
АЗД-122м-D200-М, где:
АЗД-122м — тип воздушной заслонки из оцинкованной стали круглого сечения с уплотнителем
D200 — типоразмер (диаметр проходного сечения, мм)
М — электромеханический привод с возвратной пружиной
АЗД-122м-D300-Р, где:
АЗД-122м — тип воздушной заслонки из оцинкованной стали круглого сечения с уплотнителем
D300 — типоразмер (диаметр проходного сечения, мм)
Р — электрический реверсивный привод
АЗД-122м-D400-ЭП, где:
АЗД-122м — тип воздушной заслонки из оцинкованной стали круглого сечения с уплотнителем
D400 — типоразмер (диаметр проходного сечения, мм)
ЭП — площадка под электропривод
