Вентилятор ВКР-9

Цены (прайс-лист)

Вентилятор ВКР-9 (№9)

Основные параметры :

Крышный вентилятор (установка на кровле зданий)
Низкого давления, одностороннего всасывания
№9 - означает, что диаметр рабочего колеса равен 9 дециметрам (900 мм)
Количество лопаток рабочего колеса - 12 (загнутых назад)
Разборный корпус с болтовыми соединениями
Защитный колпак из оцинкованной стали
Защитная решётка для предотвращения попадания различных предметов
Корпусные проушины для облегчения транспортировки
Облегчённый вес

Конструктивное исполнение :

Исполнение 1 (схема 1) - рабочее колесо вентилятора расположено на валу электродвигателя

В зависимости от предназначения и условий эксплуатации, вентиляторы подразделяются на :

Общего назначения из углеродистой стали (ВКР-9)
Коррозионностойкие из нержавеющей стали (ВКР-9К1)
Взрывозащищенные из разнородных металлов (ВКР-9В)
Взрывозащищенные коррозионностойкие из нержавеющей стали (ВКР-9ВК1)

Технические характеристики

Относительный диаметр рабочего колеса*	Частота вращения (об./мин.)	Мощность электродвигателя (кВт)	Параметры в рабочей зоне		Масса, кг
Относительный диаметр рабочего колеса*	Частота вращения (об./мин.)	Мощность электродвигателя (кВт)	Производительность м³/ч	Полное давление (Па)	Масса, кг
0,95	750	3	11880-24480	405-0	250
1	750	4	13680-28440	450-0	270
1,05	750	5,5	15840-33120	495-0	290
1,1	750	7,5	18360-37800	560-0	330
0,95	1000	7,5	16200-33120	790-0	290
1	1000	11	18720-38880	890-0	330
1,05	1000	15	21960-45000	935-0	355
1,1	1000	15	25200-51840	1025-0	355

* В зависимости от показателей производительности и давления, вентиляторы ВКР одного и того же номера могут изготавливаться с различными диаметрами рабочих колес, размеры которых зависят от коэффициента отношения диаметра колеса к диаметру номинальному. Основным (стандартным) размером рабочего колеса принят размер с коэффициентным отношением равным единице : Д=Дн (где Д - диаметр рабочего колеса, Дн - номинальный диаметр рабочего колеса).
Нестандартные колеса имеют размеры, согласно коэффициентам : 0,9 (Д=0,9Дн); 0,95 (Д=0,95Дн); 1,05 (Д=1,05Дн); 1,1 (Д=1,1Дн).

Общие габаритные размеры (мм)

gabarit-vkr-9

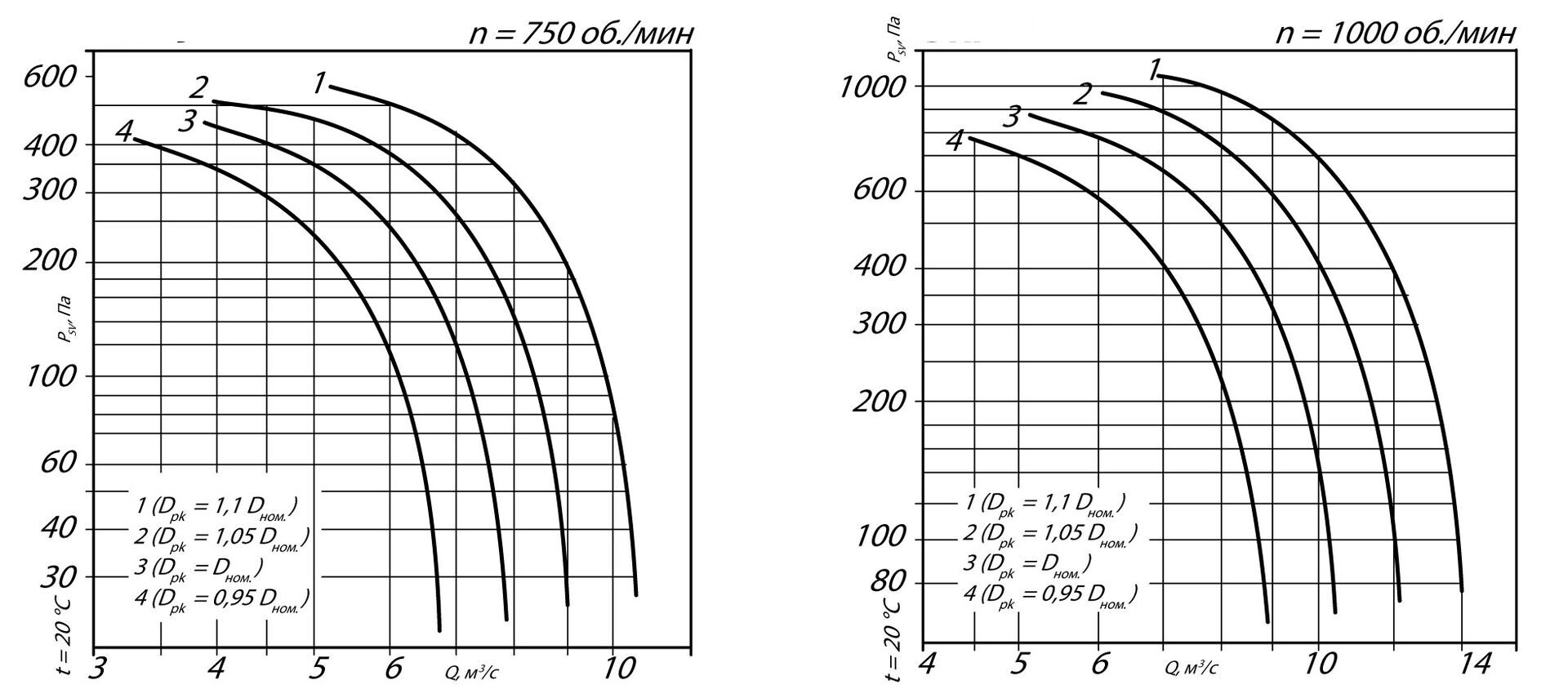

Аэродинамические характеристики вентиляторов ВКР-9 (№9)

Аэродинамические характеристики вентиляторов ВКР-9 (№9)

Акустические характеристики

Частота вращения, об/мин	Значение Lpi в октавных полосах f, Гц								Lpa, дБА
Частота вращения, об/мин	63	125	250	500	1000	2000	4000	8000	Lpa, дБА
750	84	95	95	94	91	86	77	68	96
1000	86	97	97	96	93	88	79	70	98

Акустические характеристики измерены со стороны нагнетания при номинальном режиме работы вентилятора. На стороне всасывания уровни звуковой мощности на 3 дБ ниже уровня, приведенных в таблице. На границах рабочего участка аэродинамические уровни звуковой мощности на 3 дБ выше уровня звуковой мощности, соответствующего номинальному режиму работы.

Монтажная схема крышных вентиляторов

Монтаж крышных вентиляторов

Монтажные стаканы
