Купить обратные клапаны 19лс76нж

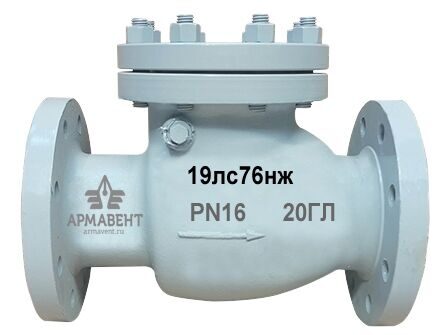

Клапаны обратные 19лс76нж

Клапаны обратные 19лс76нж Ру16 из легированной хладостойкой стали, поворотные фланцевые, предназначены для установки на трубопроводах с целью предотвращения движения потока рабочей среды в обратном направлении. Применяются на трубопроводах, проводящих жидкие и газообразные среды (вода, пар, воздух, нефтепродукты и др.), неагрессивные к стали 20ГЛ и имеющие рабочую температуру от -60 до +425 °С. Изготавливаются диаметрами условными Ду50, Ду65, Ду80, Ду100, Ду125, Ду150 и Ду200 мм.
Принцип действия клапана заключается в следующем: при подаче потока рабочей среды под давлением - клапан открывается, а при прекращении подачи - закрывается, тем самым прекращая обратное движение потока.
Обратные поворотные клапаны имеют запорный элемент - захлопку, которая поворачивается вокруг горизонтальной оси. Устанавливаются клапаны горизонтально или вертикально, только в одном направлении (по стрелке на корпусе) с учетом движения рабочей среды "под затвор" при открытом положении. Присоединение - фланцевое по ГОСТ 33259-2015. Клапаны 19лс76нж предназначены для эксплуатации в холодных климатических условиях на открытом воздухе (ХЛ1) при температуре от -60 до +50 °С (ГОСТ 15150).

Технические характеристики

Параметр	Показатель
Давление условное, Ру, МПа (кгс/см²)	1,6 (16)
Температура рабочей среды, Т, ºС	-60...+425
Рабочая среда	вода, пар, воздух, нефтепродукты и др.
Направление движения рабочей среды	по стрелке на корпусе
Температура окружающей среды Т, ºС	от -60 до +50
Корпусные и ответные фланцы	исполнение 1

Габаритные и присоединительные размеры

DN=Ду, мм	L, мм	D, мм	D1, мм	D2, мм	H, мм	b, мм	n	d, мм	Масса, кг
19лс76нж Ду50	230	165	125	100	120	18	4	18	13
19лс76нж Ду65	290	185	145	120	145	18	4	18	19
19лс76нж Ду80	310	200	160	133	145	20	4	18	25
19лс76нж Ду100	350	220	180	158	180	20	8	18	34
19лс76нж Ду125	400	250	210	185	220	22	8	18	48
19лс76нж Ду150	480	285	240	212	250	22	8	22	72
19лс76нж Ду200	550	340	295	268	285	24	12	22	137

Материалы основных деталей

Деталь	Материал
Корпус	cталь 20ГЛ
Крышка	сталь 20ГЛ
Седло	20Х13

Купить клапаны

Клапаны группы : 19с53нж, 19лс53нж, 19нж53нж, 19с76нж, 19нж76нж
