Купить обратные клапаны 19ч16бр

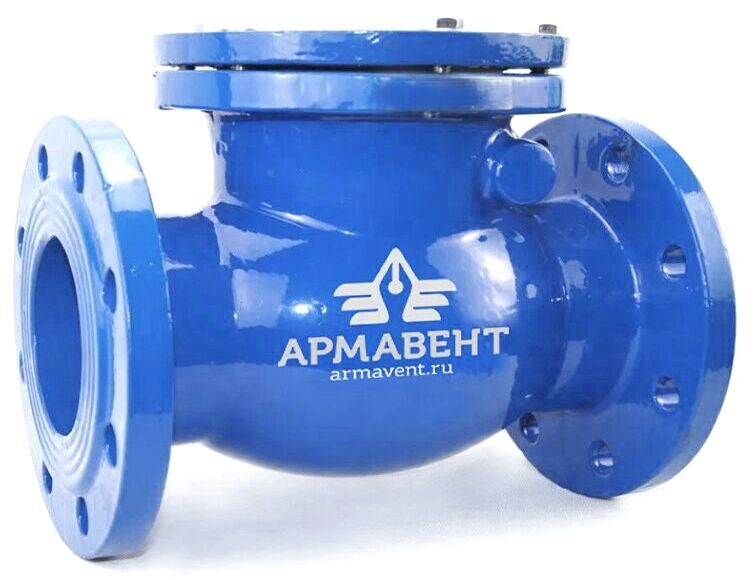

Клапаны обратные 19ч16бр

Клапаны обратные поворотные чугунные фланцевые 19ч16бр Ру16 используются на трубопроводах в качестве устройства, предотвращающего движение потока рабочей среды в обратном направлении. Изготавливаются условными диаметрами Ду50, Ду80, Ду100, Ду150, Ду200, Ду250, Ду300, условным давлением Ру16 кгс/см², применяются на трубопроводах, проводящих воду, пар и нейтральные среды рабочей температурой до +225°С. Принцип действия клапана: при подаче потока рабочей среды под давлением - клапан открывается, а при прекращении подачи - закрывается, тем самым прекращая обратное движение потока. Клапаны имеют поворотную заслонку, которая служит запорным элементом. Устанавливается клапан 19ч16бр таким образом, чтобы направление движения рабочей среды совпадало с направлением стрелки на корпусе клапана. Материал корпуса - серый чугун с порошковой окраской. Уплотнение в затворе - латунь. Крепление к трубопроводу - при помощи ответных фланцев плоских по ГОСТ 12820-80 или воротниковых по ГОСТ 12821-80. Климатическое исполнение - У1.

Технические характеристики

Параметр	Показатель
Давление условное, Ру, МПа (кгс/см²)	1,6 (16)
Температура рабочей среды, Т, ºС	до +225
Рабочая среда	вода, пар
Направление движения рабочей среды	по стрелке на корпусе
Температура окружающей среды Т, ºС	от -40 до + 40
Присоединение к трубопроводу	фланцевое

Габаритные и присоединительные размеры

DN=Ду, мм	L, мм	D, мм	D1, мм	Н, мм	n-d	Масса, кг
19ч16бр Ду50	200	125	165	125	4-18	13
19ч16бр Ду80	260	160	185	135	4-18	22
19ч16бр Ду100	300	180	220	150	8-18	27
19ч16бр Ду150	400	240	285	185	8-22	58
19ч16бр Ду200	500	295	340	205	12-22	95
19ч16бр Ду250	600	355	405	250	12-26	145
19ч16бр Ду300	700	410	460	310	12-26	220

Материалы основных деталей

Наименование детали	Марка материала
Корпус, крышка, фланцы	чугун СЧ25
Уплотнение затвора	латунь
