Клапан запорный стальной хладостойкий игольчатый диаметром условного прохода 6 мм. Присоединение к трубопроводу - муфтовое, цапковое или штуцерно-ниппельное. Рабочее давление - от 16 до 400 кгс/см2.

Количество:

Цена по запросу

Запросить стоимость

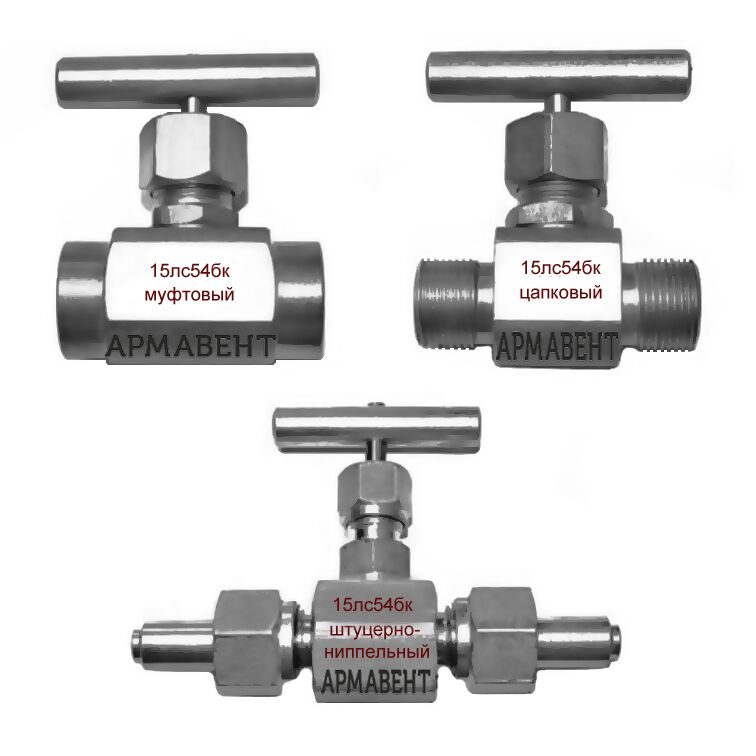

Клапаны 15лс54бк Ду6

Стальные хладостойкие запорные игольчатые клапаны 15лс54бк Ду6 муфтового, цапкового или штуцерно-ниппельного (ШНС) присоединения к трубопроводу устанавливаются в качестве запорных и запорно-разрядных устройств в составе приборных, дренажных, пробоотборных и других вспомогательных трубопроводов, фонтанной арматуры, устьевом и противовыбросовом оборудовании для перекрытия воды, пара, жидких и газообразных нефтепродуктов, нефтегазовых смесей и конденсатов с содержанием сероводорода (Н2S) и углекислого газа (СО2).

Технические характеристики

Рабочая температура перемещаемых сред — от -60 до +425 °С
Варианты рабочего давления Ру — 16, 25, 40, 63, 100, 160, 250, 400 кгс/см² (1,6; 2,5; 4,0; 6,3; 10,0; 16,0; 25,0; 40,0 МПа)
Герметичность затвора по классу А
Три вида присоединения к трубопроводу — муфтовое (внутренняя резьба), цапковое (внешняя резьба) или штуцерно-ниппельное (ШНС)
Направление подачи среды — под золотник (по стрелке на корпусе)
Управление клапанами — ручное
Положение установки на трубопроводе — любое
Средний ресурс — не менее 2500 циклов
Гарантийная наработка — 850 циклов
Средний срок службы — не менее 10 лет

Условия эксплуатации
Климатическое исполнение ХЛ1, температура окружающего воздуха от -60°С до +40°С.
Рабочая среда, проходящая через клапан, должна быть чистой, без механических примесей размером более 70 мкм. В системе перед клапанами должен быть установлен фильтр. Применение дополнительных рычагов при закрытии и открытии клапанов не допускается.

Габаритные и присоединительные размеры муфтовых клапанов

Габаритный чертеж клапанов 15лс54бк Ду6 муфтового присоединения

Ду, мм	L, мм	H, мм	Внутренняя резьба	Масса, кг
6	64	90	Rc 1/4 "	0,65

Габаритные и присоединительные размеры цапковых клапанов

Габаритный чертеж клапанов 15лс54бк Ду6 цапкового присоединения

Ду, мм	L, мм	H, мм	Внешняя резьба	Масса, кг
6	64	85	М22х1,5	0,65

Габаритные и присоединительные размеры штуцерно-ниппельных клапанов

Габаритный чертеж клапанов 15лс54бк Ду6 штуцерно-ниппельных (ШНС)

Ду, мм	L, мм	L1, мм	H, мм	Масса, кг
6	по запросу

Материалы основных деталей

Наименование детали	Марка материала
Корпус	сталь 09Г2С, 20ГЛ
Шток	20Х13, 40Х13
Ниппель	12Х18Н10Т
Сальниковое уплотнение	графитовые кольца ТРГ
